Рис. 16 Принципиальная схема сушильной установки Sawatec HP 150

Магнетрон рис. 17 состоит из анодного блока 1, который представляет собой, металлический толстостенный цилиндр с прорезанными в стенках полостями, выполняющих роль объёмных резонаторов 2. Резонаторы образуют кольцевую колебательную систему. Соосно анодному блоку закрепляется цилиндрический катод 3. Внутри катода закреплён подогреватель. Магнитное поле, параллельное оси прибора, создается внешними электромагнитом. Для вывода СВЧ энергии 5 используется, проволочная петля 6, закреплённая в отверстие из резонатора наружу цилиндра. Так как в магнетроне с одинаковыми резонаторами разность частот получается недостаточной, её увеличивают введением связок 4 в виде

Рис.17 Принципиальная схема магнетрона.

металлических колец, одно из которых соединяет все чётные, а другое все нечётные ламели 7 анодного блока.

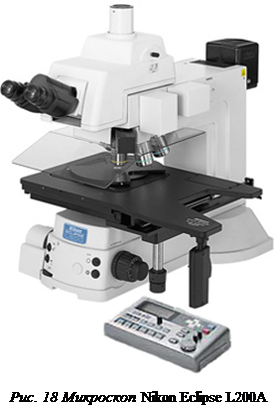

Микроскоп Nikon Eclipse L200A рис. 18 это идеальный инструмент для полуавтоматической инспекции полупроводниковых пластин в светлом и темном поле, диаметром до 200мм и интегральных микросхем в отраженном свете на наличие дефектов.

Для темнопольнои микроскопии пользуются обычными объективами и специальными темнопольными конденсорами. Основная особенность темнопольных конденсоров заключается в том, что центральная часть у них затемнена и прямые лучи от осветителя в объектив микроскопа не попадают. Объект освещается косыми боковыми лучами и в объектив микроскопа попадают только лучи, рассеянные частицами. Чтобы в объектив не попадали прямые лучи от осветителя, апертура объектива должна быть меньше, чем апертура конденсора. Для уменьшения апертуры в обычный объектив помещают диафрагму или пользуются специальными объективами, снабженными ирисовой диафрагмой.

При темнопольной микроскопии частицы выглядят ярко светящимися на черном фоне. При этом способе микроскопии могут быть обнаружены мельчайшие частицы, размеры которых лежат за пределами разрешающей способности микроскопа. Однако темнопольная микроскопия позволяет увидеть только контуры объекта, но не дает возможности изучить внутреннюю структуру. Для темнопольной микроскопии применяют более мощные осветители и максимальный накал лампы.

Часто повторяющиеся операции такие как: смена методов контрастирования и объективов, управление апертурой, фокусировка и регулировка интенсивности освещения выполнены на передней панели рис. 19, моторизированы и могут управляться с панели управления рис. 20. Моторизация и внешняя панель управления, обеспечивает быстрое и простое управление микроскопом не отрывая глаз от объекта исследования. При этом фактически отсутствует необходимость каких либо ручных манипуляций над образцом, что предотвращает его загрязнение по вине оператора. Элементы микроскопа покрытые составом, обеспечивающим электростатическое разряжение, для предотвращения электростатических разрядов, и адгезии посторонних частиц к микроскопу, что минимизируют вероятность загрязнения объекта исследования, увеличивая производительность.

Оптимальные условия наблюдения могут быть сохранены отдельно для каждого объектива и восстановлены лишь простой сменой увеличения.

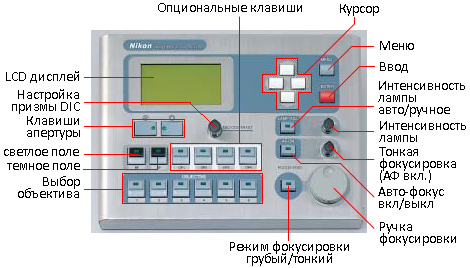

Рис. 20 внешняя панель микроскопа Nikon Eclipse L200A

Такая возможность обеспечивает полную воспроизводимость результатов исследования, а так же существенно ускоряет работу с микроскопом. Процесс инспекции может меняться в зависимости от типа подложки и предпочтений пользователя. Поэтому возможность программирования исключает рутинный процесс подстройки. Чтобы начать работу, нужно лишь выбрать сохраненный файл с именем оператора, и применить предустановки в зависимости от метода контрастирования, увеличения объектива, объекта исследования, фокусировки, позиции столика, апертуры и интенсивности света.
