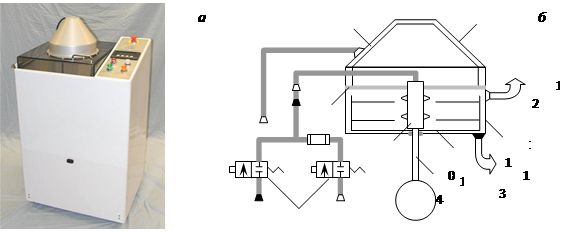

Внешний вид установки отмывки и сушки OSTEC ADT 976 представлен на рис. 6 а, принципиальная схема рис. 6 б. Установка последовательно осуществляет струйную обработку пластин деионизованной водой и сушку горячим азотом при одновременном центрифугировании.
Рис. 6 Установка отмывки OSTEC ADT 976
Блок отмывки и сушки выполнен в виде цилиндрической камеры 11, через дно которой введен вал центрифуги 14. Привод вращения центрифуги 10 содержит электродвигатель постоянного тока с регулируемым числом оборотов. На валу центрифуги закреплены держатели для 8и пластин. Камера закрывается сверху крышкой 8, которая в рабочем состоянии прижимается к торцу камеры через прокладку 7 с помощью вакуумной рубашки 6. В центре установки закреплен патрубок 9 с форсунками, через которые подается вода для струйной обработки и азот для сушки. Подача воды и азота управляется последовательным включением электромагнитных клапанов 3, в магистрали подачи азота установлен электрический подогреватель 4. В дне камеры выполнено дренажное отверстие 13, сбоку расположен патрубок для соединения с вытяжной вентиляцией 12. Патрубок 1 деионизированная вода патрубок 2 азот патрубок 5 вакуум
Установка совмещения и экспонирования OSTEC EVG620 представлена на рис 7, она состоит из модуля предварительного позиционирования рис 8, манипулятора рис. 9, калибратора рис 10, блока экспонирования рис 11.
Рис. 7 Установка OSTEC EVG620

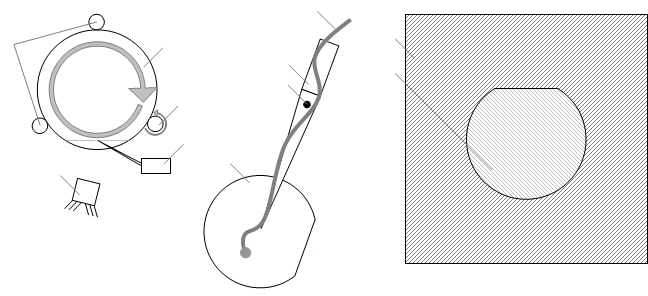

Модуль предварительного позиционирования рис 8 состоит из блока предварительного позиционирования a, транспортера b и манипулятора c. Механизм позиционирования подложек a выполнен в виде столика 2 с вакуумным зажимом, вокруг которого установлены 3и ролика, Ролики 1 не имеют собственного привода, ролик 3 получает вращение от электродвигателя. Вращение подложки контролирует датчик 4, определяя положение ее бокового среза, раструб воздушной завесы 11 не дает пыли подлетать к столику. После предварительного позиционирования рука 6 транспортера b накрывает подложку вакуумным захватом 8 подключенного к шлангу вакуума 5. Вращаясь на шарнире 7, рука транспортера устанавливает подложку на поворотный диск 10 манипулятора 9.
Рис. 8 Принципиальная схема модуля предварительного позиционирования уст. OSTEC EVG620

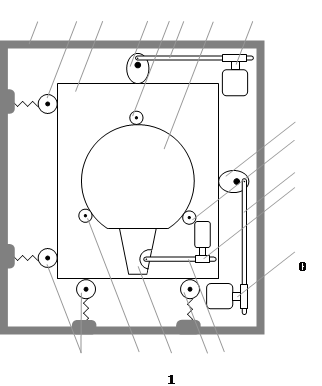

Манипулятор рис. 9 обеспечивает перемещение подложки по ортогональным осям и ее поворот при совмещении с фотошаблоном.
Рис. 9 Принципиальная схема манипулятора установки OSTEC EVG620
Внутри литого корпуса 1 установлен поворотный диск 7 с вакуумным зажимом, соединенный с механизмом вертикальных перемещений рис 10. Поворотный диск центрируется тремя подшипниками 5. Угловой поворот диска 7 производится электродвигателем 9, который по средствам тяги 6, и связанного с ней упора 11, поворачивает диск 7. Перемещение по оси X осуществляется с помощью электродвигателя 10, который по средствам тяги 6, и связанного с ней эксцентрика 4, воздействует на панель 3. Для перемещения по оси Y используется электродвигатель 8, который по средствам тяги 6, и связанного с ней эксцентрика 4, воздействует на панель 3. С противоположных эксцентрикам сторон панель 3 зажимается подпружиненными подшипниковыми упорами 2.
Механизм подготовки совмещения - калибратор рис 10, предназначен для параллельного выравнивания поверхностей подложки и фотошаблона (удаления ˝клина˝) и установления между ними микрозазора. Эти операции необходимы для качественного выполнения совмещения и экспонирования. При уменьшении микрозазора и появление ˝клина˝ возрастает вероятность контакта фотошаблона с подложкой в отдельных зонах, что приводит к износу фотошаблона, и повреждению фоторезиста на подложке. Выравнивания поверхности подложки ведем не по всей поверхности, а лишь по периферийной части. Для этого между подложкой 7 и фотошаблоном 2 вводят калибратор 3, который имеет выступающую отбортовку по краям, выступающий край калибратора защищает рабочую часть фотошаблона и фоторезиста от повреждений. Затем запуская поочередно электродвигатели 9, добиваемся одинакового усилия давления каждого из поршней 8 на площадку 4, что означает полное прилегание подложки 7 к калибратору 3 и калибратора фотошаблону 2.
