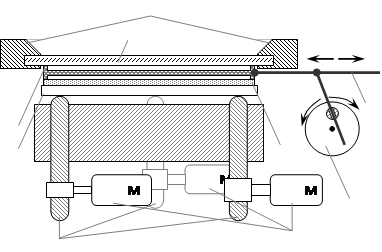

Рис. 10 Принципиальная схема калибратора установки OSTEC EVG620

Установка и снятие калибратора осуществляется кривошипно-шатунным механизмом 5 при помощи тяги 6. трех опорная система обеспечивает надежную фиксацию подложкодержателя, исключая его разворот.

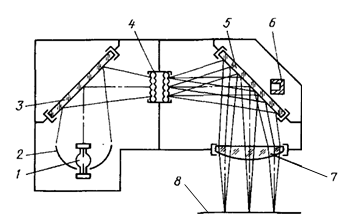

Блок экспонирования контактного типа рис 11 в качестве источника используется ртутно-кварцевая лампа 1, излучение которой рефлектором 2

Рис. 11 Принципиальная схема блок экспонирования установки OSTEC EVG620

направляется на зеркало 3 и далее в блок линзовых растров 4. Зеркало 5 направляет расходящиеся пучки излучения на конденсор 7, преобразующий его в параллельный (в пределах угла коллимации) поток актиничного излучения, который падает на фотошаблон 8. Фотоприемник 6 служит для контроля дозы экспонирующего излучения

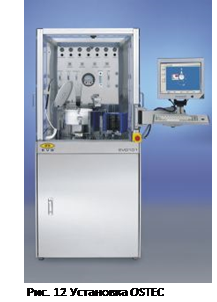

Установка нанесения, проявления и снятия фоторезиста OSTEC EVG®101 представлена на рис. 12. Качество нанесения фоторезиста влияет на качество выходящего продукта в целом и является основополагающим. Одними из главных характеристик данной установки являются: защита от пыли рабочей зоны и точность соблюдения скорости вращения центрифуги. Схема установки OSTEC EVG®101 в общем виде представлена на рис. 13 a внешняя камера аппарата снабжена раструбами воздушной завесы 1, также для удаления пыли, которая может слететь с оператора, установлен раструб воздушной завесы 7. Что обеспечивает минимальное количество включений в сыром фоторезисте.

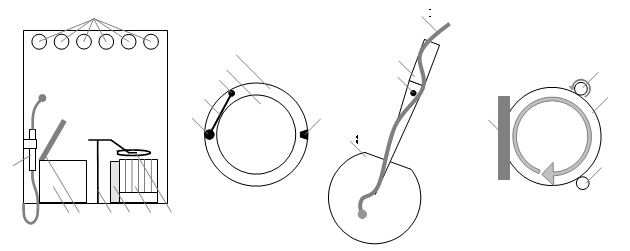

Рис. 13 Принципиальная схема установки нанесения и проявления фоторезиста OSTEC EVG®101

Для облегчения установки подложек из кассеты на подставку 6 установлен ручной вакуумный захват 2. После установки на подставку рис. 13-d подложка ориентируется под транспортер с при помощи упора 16 и двух роликов, 18 без привода и 17 с электроприводом. Затем рука 5 транспортера рис. 13-с, накрывает подложку вакуумным захватом 8 подключенного к шлангу вакуума 14. Вращаясь на шарнире 15, рука транспортера устанавливает подложку в центрифугу 3 на рабочий стол 9 рис. 13-b. После закрытия крышки 4 трубка подачи фоторезиста 11 поворачивается электроприводом 12 в рабочее положение (жиклером 10 над центром подложки). Центрифуга 3 подробно изображена на рис. 14.

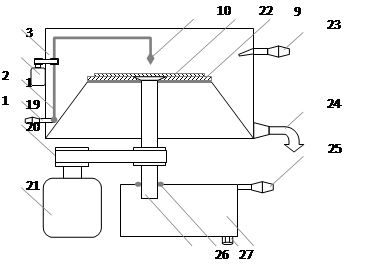

Рис. 14 Принципиальная схема центрифуги установки OSTEC EVG®101

Рабочий стол центрифуги 9 приводится в движение полым валом 26 по средствам электродвигателя 21 через ременную передачу 20. Электродвигатель постоянного тока обеспечивает резкий старт и точный контроль числа оборотов, что важно для хорошего распределения фоторезиста и соблюдения необходимой толщины. Подача вакуума идет через отстойник 29 и штуцер 25, герметичность обеспечивает сальник 27, пробка 28 позволяет сливать попавшие в отстойник жидкости из камеры центрифугирования. Подача фоторезиста на подложку 22 осуществляется через штуцер 19 по трубке 11 в жиклер 10. Обработка подложки едкими составами (проявитель и смыватель) осуществляется через форсунку 13 рис. 13-b подключаемую через штуцер 23. Также аппарат может использоваться для промывки составами низкой активности и сушки центрифугированием. Слив отработанных жидкостей осуществляется через дренажное отверстие 24 в камере центрифугирования 3.

Сушильный аппарат рассмотренный на рис. 15, предназначен для предварительного прогрева, и сушки подложек. Максимальная температура разогрева подложек 150 0С точность удержания ее +/-10C на 1000C. Преимуществами данного аппарата являются: простота конструкции, компактные размеры, низкое (350 Вт.) энергопотребление.

Подложку устанавливаем на крышку 1 рис. 16, с отверстиями вакуумного зажима 2, крышка 1 на шарнирах 5, для загрузки откидывается на угол 1800. СВЧ генератор 7 на базе магнетрона передает излучение по волноводу 6 в рупорную антенну 3 с корректирующей диэлектрической линзой (она применяется для создания плоского фронта СВЧ волн). Закрываем крышку 1 и подложка оказывается над рупорной антенной 3 отделенной от нее защитным экраном 4
