Технические характеристики ГЛОНАСС/GPS online
В нашем случае целесообразно будет установить ГЛОНАСС/GPS online.
Кроме самих передатчиков оправданной будет установка специальных датчиков.
Датчики - это дополнительное оборудование, которое можно установить совместно с бортовыми контроллерами. Система мониторинга будет оповещать Вас о дополнительной информации, получаемой от датчиков. В отчетах Вы сможете проконтролировать эффективность работы мобильных объектов.
Датчики подразделяются на цифровые и аналоговые и подключаются ко входам мобильного терминала, установленного на мобильном объекте.
Цифровые датчики реагируют на замыкание и размыкание контактов (открывание дверей, капота, багажника, крышки бензобака, нажатие кнопки).
Аналоговые датчики передают напряжение, соответствующее значению измеряемой величины (уровень топлива, температура в салоне мобильного объекта).
Примеры датчиков: тревожная кнопка, датчик зажигания, датчик температуры, датчик подсчета пассажиропотока, датчик открывания и закрывания двери, датчик уровня топлива.
Для создания собственного центра мониторинга необходимо приобрести программный комплекс Locatrans DC и картографические данные Российской Федерации.
Программный комплекс Locatrans DC включает в себя программные модули:
- Locatrans Server - программное обеспечение для сбора, хранения, обработки и передачи данных. В состав Locatrans Server входит свободно распространяемая база данных MS SQL Server 2008 Express Edition;
- Locatrans Admin - программное обеспечение администратора центра мониторинга, обеспечивающее настройку сервера с целью добавления, удаления и конфигурирования мобильных объектов и программ диспетчера;
- Locatrans Client - программа диспетчера.

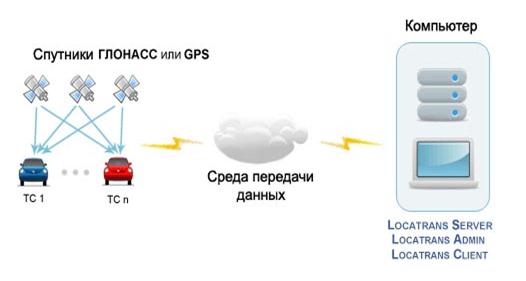

На рис.14 показана малая структурная схема взаимодействия программных модулей комплекса Locatrans DC.
Рис. № 14
Малая структурная схема взаимодействия программных модулей комплекса Locatrans DC
Требования к программно-аппаратному обеспечению комплекса Locatrans DC показаны в таблице №9.
Таблица № 9
Требования к программно-аппаратному обеспечению комплекса Locatrans DC
Устройство |
Значение |
Процессор |
1,5-2 ГГц |
ОЗУ |
512 Мб |
HDD |
80 Гб |
Сеть |
100 Мб/сек |
Привод |
DVD+R |
Порт |
USB |
ОС |
MS Windows XP Prof SP2 /2003 Server / Vista |
В своей работе Программа Locatrans использует картографические наборы данные различных территорий:
- текущего местоположения автомобиля;
- пройденных маршрутов;
- контролируемых зон (просмотр, создание и редактирование зон);
- местоположения автомобилей в момент свершения различных событий, например, срабатывания датчика, превышения скорости;
мест стоянок.

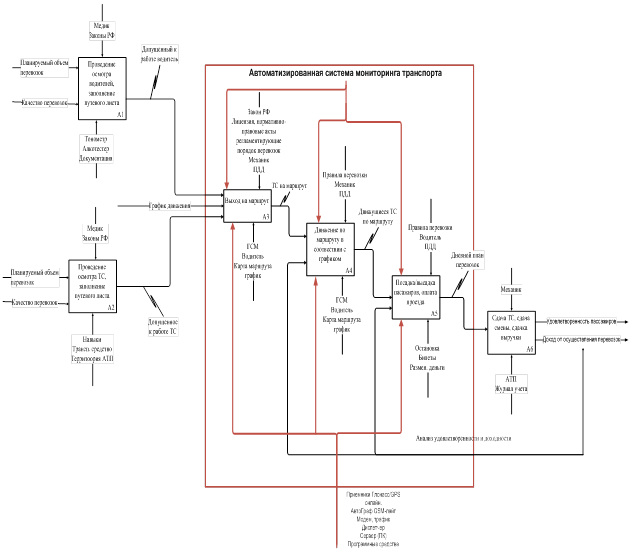

Создание центра мониторинга на АТП будет поручено коммерческому директору. В фирме не появятся новые специалисты, достаточно будет переподготовить механика. Контекстная диаграмма коммерческой деятельности ООО «Донус» с автоматизацией процесса диспетчерского управления показана на рис.15.
Рис.15
Диаграмма декомпозиции IDEF0 автоматизация диспетчерского управления
