Фотошаблон – это плоскопараллельная пластина из прозрачного материала с рисунком из прозрачных и непрозрачных для света участков, образующих топологию прибора, многократно повторенную на поверхности пластины. Фотошаблоны могут быть стеклянными и плёночными, металлизированными и эмульсионными, прямыми и обратными. Наилучшую разрешающую способность дают металлизированные фотошаблоны с покрытием из хрома или окиси железа – R ≥ 1000 линий/мм. Основные требования к фотошаблонам – это высокая разрешающая способность, большая площадь рабочего поля, высокая контрастность, высокая оптическая плотность непрозрачных участков, точность воспроизведения размеров рисунка не хуже 0,5 мкм, точность шага между элементами не хуже 0,5 мкм, стабильность рисунка и его размеров во времени, стойкость к истиранию, плоскостность рабочей поверхности.

На рисунке 2 представлена последовательность операций изготовления фотошаблонов различными методами. Наиболее простым и сравнительно дешёвым способом является оптико-механический. Способ включает в себя такие операции как вычерчивание оригинала, его репродуцирование и промежуточный отъем, мультиплицирование с одновременным уменьшением размера модуля до масштаба 1:1, изготовление рабочих копий фотошаблона. Недостатком этого способа является его многоэтапность, что определяет высокую трудоёмкость и большую продолжительность процесса изготовления. Поэтому оптико-механический способ применяют при изготовлении плат ГИС и ИМС малой или средней степени интеграции.

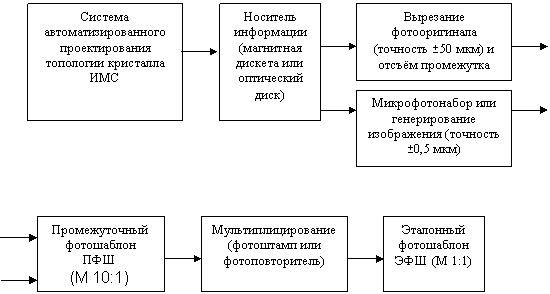

Рис. 2 Последовательность технологических операций изготовления фотошаблонов различными способами.

Высокопроизводительными являются способы оптического или электронного генерирования изображения, которые применяют при изготовлении БИС и СБИС. По характеру конструктивного оформления они подразделяются на микрофотонабор, фотомонтаж и сканирование с поэлементной развёрткой.

Микрофотонабор – это способ генерирования изображения, когда рисунок создают путём набора из отдельных элементов прямоугольной формы, размеры и разворот которых могут меняться. Экспонируемые элементы формируют с помощью диафрагмы по программе и последовательно экспонируют.

При фотомонтаже рисунок набирают из стандартных элементов или фрагментов и последовательно экспонируют.

Сканирование с поэлементной развёрткой осуществляют световым пятном, которое последовательно обегает всю рабочую поверхность заготовки фотошаблона по программе.

Генераторы изображения используют в качестве выходных систем машинного проектирования топологии фотошаблонов ИМС. В результате получают эталонные фотошаблоны ЭФШ, использовать которые в производстве ИМС экономически нецелесообразно. Поэтому методом контактной печати с полученного ЭФШ изготавливают необходимое количество рабочих копий, так называемые рабочие фотошаблоны, которые и применяют в технологии ИМС.

Качество изготовленных фотошаблонов во многом определяет процент выхода годных ИМС, поэтому для ЭФШ применяют 100%-ый контроль качества. Это прежде всего проверка линейных размеров под микроскопом с увеличением не менее 500х и проверка совмещаемости комплекта фотошаблонов по реперным знакам.
