Плотность элементов в кристалле ИМС достаточно велика и к настоящему времени существенно превысила рубеж 100000. Это достигнуто за счёт уменьшения минимального геометрического размера, который уже составляет величину порядка 1 мкм. Последнее обстоятельство связано с усовершенствованием в первую очередь таких технологических процессов как литография, плазменное травление и локальное окисление. Детальное описание монтаж скс краснодар на сайте.

Процессы легирования, а также наращивания слоев различных материалов призваны сформировать вертикальную физическую структуру ИМС. Необходимые форма, размеры, элементов и областей в каждом слое структуры обеспечиваются процессом фотолитографии

Разработчики ряда зарубежных фирм считают, что в технологии СБИС на современном уровне с успехом можно использовать оптическую литографию (фотолитографию). Её предельные возможности оцениваются в 2 мкм, хотя предполагают, что доступно достижение линий микронной ширины. Известно, что разрешающая способность литографического процесса не может быть меньше длины волны света, используемого для экспонирования. Для фотолитографии этот предел составляет 0,5 мкм при использовании когерентного яркого источника света с длиной волны 200 нм при длительном экспонировании. Возможности оптической литографии определяются в большей степени точностью совмещения и разбросом рабочих параметров аппаратуры. Успешно работает аппаратура, дающая 2 мкм при фотолитографии с малым зазором на пластинах диаметром более 100 мм. Такую же разрешающую способность имеет рентгеновская литография с зазором. Электронно-лучевая литография даёт разрешение 0,4 мкм, но из-за высокой стоимости и низкой производительности используется лишь для изготовления фотошаблонов и специальных ИС.

В результате полагают, что в течение ближайших лет оптическая литография останется основным технологическим методом формирования рисунков БИС. Использование когерентного света в дальнем ультрафиолете и фоторезистов, чувствительных к свету с длиной волны 0,24 мкм, а также применение лазерных устройств совмещения позволит достичь разрешения в 1 мкм. В таблице 1 приведены основные параметры, используемых в технологии БИС литографических процессов, а на рис. 1 показана взаимосвязь минимального размера со стоимостью технологического процесса.

Традиционно классическим процессом является контактная фотолитография, при которой фотошаблон непосредственно соприкасается с полупроводниковой пластиной, на поверхность которой нанесён фоторезист. Основным недостатком контактной фотолитографии является ограниченное число циклов контактирования (как правило не более 70-80) и уменьшение выхода годных по циклам. Однако современный уровень контактной фотолитографии достаточно высок и в условиях серийного производства составляет 3 мкм. Установки с номинальными 3 мкм – проектными нормами успешно применяют для изготовления БИС с минимальным размером всего 2,5 мкм.

Параллельно интенсивно реализовался переход от контактной фотолитографии и литографии с зазором к проекционной фотолитографии, где экспонирование осуществляется через промежуточный шаблон, отстоящий от пластины на несколько мм, причём иногда с уменьшением размеров при проецировании.

Таблица 1

Основные параметры литографических процессов

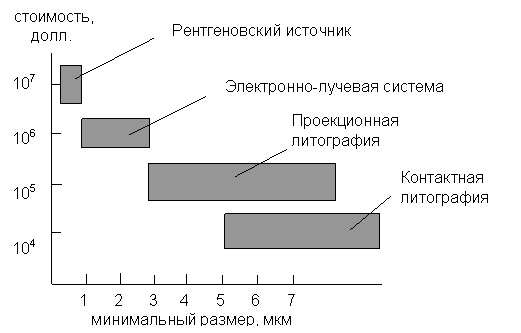

Рис. 1 Взаимосвязь минимального размера со стоимостью его реализации различными литографическими процессами.

Современные системы проекционной литографии в масштабе 1:1 рассчитаны на 1 мкм топологическую проектную норму и предусматривают, на пример, обработку пластин диаметром 125 мм при точности совмещения рисунков всех слоёв не хуже ±0,25 мкм.
